最简宏内核模式内核构建

宏内核 Monolithic Kernel

宏内核 vs Unikernel

从Unikernel到宏内核

宏内核模式下运行用户程序

和之前Unikernel类似的，经过一系列引导，内核构建起来了，开始执行main函数。不同的是，Unikernel中，main函数直接就是运行在内核态的一个应用程序，没有用户态的说法；而现在在宏内核中，这个main函数是一个内核态的“应用准备程序”，它会为对应的应用准备资源，随后基于spawn流程创建一个应用进程，并进入用户态执行该应用。

fn main() {
    // A new address space for user app.
    // 把高端处的内核空间映射出来
    let mut uspace = axmm::new_user_aspace().unwrap();

    // Load user app binary file into address space.
    // 把对应的img/bin文件（就是直接一堆指令和数据）放到以APP_ENTRY为起始虚拟地址的地方
    if let Err(e) = load_user_app("/sbin/origin", &mut uspace) {
        panic!("Cannot load app! {:?}", e);
    }

    // Init user stack.
    let ustack_top = init_user_stack(&mut uspace, true).unwrap();
    ax_println!("New user address space: {:#x?}", uspace);

    // Let's kick off the user process.
    let user_task = task::spawn_user_task(
        Arc::new(Mutex::new(uspace)),
        // 用户空间上下文 目前主要保存指令指针和栈指针和sstatus
        // TrapFrame
        UspaceContext::new(APP_ENTRY.into(), ustack_top),
    );

    // Wait for user process to exit ...
    let exit_code = user_task.join();
    ax_println!("monolithic kernel exit [{:?}] normally!", exit_code);
}

资源准备

具体而言：

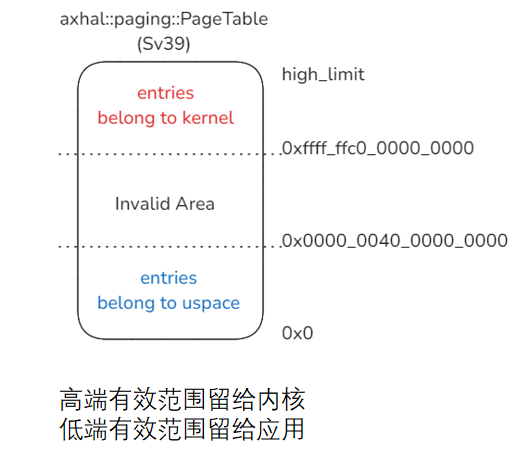

1. 为应用创建单独的地址空间和页表（页表涵盖的范围大于等于可见范围，areas中的地址范围也不一定在可见范围中）。并将内核地址空间的映射复制到该空间

   pub struct AddrSpace {
       va_range: VirtAddrRange,  // 可见范围 [0, 0x40_0000_0000]
       areas: MemorySet<Backend>, // 多个已alloc的虚拟地址段
       pt: PageTable,
   }


2. 分配APP_ENTRY为起始虚拟地址的一页，加载app的bin文件。

• 分配就是基于global_allocator
• 注意此时仍是基于内核页表，所以要访问对应的物理页，注意先转换为基于内核页表的虚拟地址

3. 分配用户地址空间可见部分的最高的一段地址，作为用户栈

4. 传入地址空间和用户上下文（创建一个进程的必要资源）给spawn_user_task

进程设置

对于各类内核模式，调度子系统机制是基本一致的，
调度仅关心Task中与调度相关的属性，而不关心资源属性。我们在从Unikernel模式扩展到其他模式的时候，只需要在原来调度系统的基础上，增加对资源的管控即可。
Unikernel模式下，资源都是全局的，Task几乎不包含资源属性；宏内核模式下，以进程为单位管理和隔离资源，Task表示真正意义上的进程，页表、栈等都独属于该Task，且执行调度时都是内核态，要想运行用户态程序，还要在运行前做特权模式转换。

具体而言：

1. 在创建task时设置satp和task_ext成员
2. 单独设计一个闭包作为进程的入口函数，执行特权模式转换
3. 设置调度时上下文切换的前一步为页表切换 （搜索#[cfg(feature = "uspace")]可发现该增量改动）

pub fn spawn_user_task(aspace: Arc<Mutex<AddrSpace>>, uctx: UspaceContext) -> AxTaskRef {
    let mut task = TaskInner::new(
        // 传入该进程的入口函数
        || {
            let curr = axtask::current();
            let kstack_top = curr.kernel_stack_top().unwrap();
            ax_println!(
                "Enter user space: entry={:#x}, ustack={:#x}, kstack={:#x}",
                curr.task_ext().uctx.get_ip(),
                curr.task_ext().uctx.get_sp(),
                kstack_top,
            );
            unsafe { curr.task_ext().uctx.enter_uspace(kstack_top) };
        },
        "userboot".into(),
        crate::KERNEL_STACK_SIZE,
    );
    // 设置宏内核特有的资源
    // 设置该进程的用户页表（但还没启用）
    task.ctx_mut()
        .set_page_table_root(aspace.lock().page_table_root());
    // 设置进程的拓展属性（因宏内核模式而产生）
    task.init_task_ext(TaskExt::new(uctx, aspace));

    // 正常调用原来的spawn函数
    axtask::spawn_task(task)
}

特权模式转换

1. 关中断
2. 设置sscratch（此处设置为内核栈的栈顶，这个是和之后trap引导程序配合进行的）*
3. 设置spec
4. 内核栈顶增长一个TrapFrame的区域，存放部分寄存器（实际仅存放S态的tp和gp寄存器）*
5. 设置sp为当前进程的进程控制块中专门存放用户态TrapFrame的地方
6. 将提前设置好的用户态TrapFrame里的值放到相应寄存器中
7. 将用户态TrapFrame里的sp值（用户栈地址）设置为新的sp
8. sret
   sret原始用法起始是用于中断/异常陷入s态后，返回中断/异常前状态用的，硬件会根据sepc设置pc，根据sstatus决定要不要恢复中断、返回S态还是U态等。现在其实就是设置好这些寄存器的值，通过伪造一个中断结束来进入U态。

注：

1. TrapFrame是一个保存33个64位寄存器的结构，用于为上下文保存和恢复提供统一的规范（结构中的第几个成员对应哪个寄存器）
2. “*” 表示这个过程是与后续trap引导程序配合使用的，做法多样，只要能配合上即可

   // function of UspaceContext
   pub unsafe fn enter_uspace(&self, kstack_top: VirtAddr) -> ! {
       use riscv::register::{sepc, sscratch};

       super::disable_irqs();
       sscratch::write(kstack_top.as_usize());

       // 写入用户态的sepc，即之前设置的entry
       sepc::write(self.0.sepc);

       // 把当前的寄存器值写入内核栈，加载UspaceContext
       // Address of the top of the kernel stack after saving the trap frame.
       let kernel_trap_addr = kstack_top.as_usize() - core::mem::size_of::<TrapFrame>();

       // 此时的sp其实就是kstack_top，即内核栈的顶部，前面已经设置了sscratch，所以可以直接覆盖
       asm!("
           mv      sp, {tf}

           STR     gp, {kernel_trap_addr}, 2
           LDR     gp, sp, 2

           STR     tp, {kernel_trap_addr}, 3
           LDR     tp, sp, 3

           LDR     t0, sp, 32
           csrw    sstatus, t0
           POP_GENERAL_REGS
           LDR     sp, sp, 1
           sret",
           tf = in(reg) &(self.0),
           kernel_trap_addr = in(reg) kernel_trap_addr,
           options(noreturn),
       )
   }

宏内核模式下支持用户程序trap

ecall和trap简要介绍

在用户程序程序中，一种主动触发trap的方式就是ecall环境调用（被动触发有缺页异常等）：

unsafe extern "C" fn _start() -> ! {
    core::arch::asm!(
        "addi sp, sp, -4",
        "sw a0, (sp)",
        "li a7, 93",
        "ecall",
        options(noreturn)
    )
}

当执行一个trap时，除了 timer interrupt，所有的过程都是相同的，硬件会自动完成下述过程：

1. 如果该 trap 是一个设备中断并且 sstatus 的 SIE bit 为 0，那么不再执行下述过程
2. 通过置零 SIE 禁用中断
3. 将 pc 拷贝到 sepc
4. 保存当前的特权级到 sstatus 的 SPP 字段
5. 将 scause 设置成 trap 的原因
6. 设置当前特权级为 supervisor
7. 拷贝 stvec（中断服务程序的首地址）到 pc
8. 开始执行中断服务程序（trap引导程序）
   （不会自动切换到内核栈，也不会自动切换页表）
   详见：https://www.cnblogs.com/harrypotterjackson/p/17548837.html#_label1

这些s开头的寄存器，我们称之为CSR（控制与状态寄存器），主要就用于trap处理。

支持trap

汇编书写trap引导程序

在trap.rs中，trap.S中汇集了内核主要需要用到的直接汇编程序，global_asm!宏使trap.S的所有内容在编译时被直接插入到最终的二进制文件中，一同被编译的rust代码可以通过extern "C"的方式找到该汇编里的一些符号对应的虚拟地址。而且global_asm! 支持将 Rust 常量值注入到汇编代码中，支持Rust到汇编的数据传输。

// oscamp/arceos/modules/axhal/src/arch/riscv/trap.rs
core::arch::global_asm!(
    include_str!("trap.S"),
    trapframe_size = const core::mem::size_of::<TrapFrame>(),
);

trap.S中，先关注trap_vector_base。

1. 判断trap前属于什么特权级：因为在前面代码的支持下，只有进入用户态的程序会设置sscratch为跳至用户态时的内核栈顶地址，所以通过判断sscratch是否为0，可判断当前是否为用户态，从而决定是否需要换栈。如果当前为用户态，则将sp变为内核栈顶，sscratch变为用户栈顶。
2. 保存上下文：之后的流程都是要进入SAVE_REGS保存当前寄存器至当前栈顶（使用TrapFrame结构），如果是用户态，就额外处理一下gp和tp寄存器（与前面内核态进入用户态流程配合）。
3. 调用trap处理函数：设置保存的上下文的起始地址为传入参数，call处理函数。
4. 恢复上下文。
5. sret：会根据sstatus寄存器的设置回到trap前的特权级，根据sepc寄存器的值回到trap前执行的指令。

   // oscamp/arceos/modules/axhal/src/arch/riscv/trap.S
   .macro SAVE_REGS, from_user
       addi    sp, sp, -{trapframe_size}
       PUSH_GENERAL_REGS

       csrr    t0, sepc
       csrr    t1, sstatus
       csrrw   t2, sscratch, zero          // save sscratch (sp) and zero it
       STR     t0, sp, 31                  // tf.sepc
       STR     t1, sp, 32                  // tf.sstatus
       STR     t2, sp, 1                   // tf.regs.sp

   .if \from_user == 1
       LDR     t0, sp, 2                   // load supervisor gp
       LDR     t1, sp, 3                   // load supervisor tp
       STR     gp, sp, 2                   // save user gp and tp
       STR     tp, sp, 3
       mv      gp, t0
       mv      tp, t1
   .endif
   .endm

   .macro RESTORE_REGS, from_user
   .if \from_user == 1
       LDR     t1, sp, 2                   // load user gp and tp
       LDR     t0, sp, 3
       STR     gp, sp, 2                   // save supervisor gp
       STR     tp, sp, 3                   // save supervisor gp and tp
       mv      gp, t1
       mv      tp, t0
       addi    t0, sp, {trapframe_size}    // put supervisor sp to scratch
       csrw    sscratch, t0
   .endif

       LDR     t0, sp, 31
       LDR     t1, sp, 32
       csrw    sepc, t0
       csrw    sstatus, t1

       POP_GENERAL_REGS
       LDR     sp, sp, 1                   // load sp from tf.regs.sp
   .endm

   .section .text
   .balign 4
   .global trap_vector_base
   trap_vector_base:
       // sscratch == 0: trap from S mode
       // sscratch != 0: trap from U mode
       csrrw   sp, sscratch, sp            // swap sscratch and sp
       bnez    sp, .Ltrap_entry_u

       csrr    sp, sscratch                // put supervisor sp back
       j       .Ltrap_entry_s

   .Ltrap_entry_s:
       SAVE_REGS 0
       mv      a0, sp
       li      a1, 0
       call    riscv_trap_handler
       RESTORE_REGS 0
       sret

   .Ltrap_entry_u:
       SAVE_REGS 1
       mv      a0, sp
       li      a1, 1
       call    riscv_trap_handler
       RESTORE_REGS 1
       sret

设置stvec

将trap_vector_base的虚拟地址设置到stvec寄存器中，硬件就会支持在trap时跳转到该引导程序。

书写trap处理函数

通过查看代码中对stvec的设置和对应的汇编代码，可以发现就对应了riscv_trap_hanlder函数。其中E::UserEnvCall对应的便是ecall产生的调用，此处注意执行完后要把sepc寄存器后移一个命令执行，防止死循环。如果就是要重新执行触发trap的命令，那就不用加。

fn riscv_trap_handler(tf: &mut TrapFrame, from_user: bool) {
    let scause = scause::read();
    match scause.cause() {
        #[cfg(feature = "uspace")]
        Trap::Exception(E::UserEnvCall) => {
            tf.regs.a0 = crate::trap::handle_syscall(tf, tf.regs.a7) as usize;
            tf.sepc += 4;
        }
        Trap::Exception(E::LoadPageFault) => handle_page_fault(tf, MappingFlags::READ, from_user),
        Trap::Exception(E::StorePageFault) => handle_page_fault(tf, MappingFlags::WRITE, from_user),
        Trap::Exception(E::InstructionPageFault) => {
            handle_page_fault(tf, MappingFlags::EXECUTE, from_user)
        }
        Trap::Exception(E::Breakpoint) => handle_breakpoint(&mut tf.sepc),
        Trap::Interrupt(_) => {
            handle_trap!(IRQ, scause.bits());
        }
        _ => {
            panic!(
                "Unhandled trap {:?} @ {:#x}:\n{:#x?}",
                scause.cause(),
                tf.sepc,
                tf
            );
        }
    }
}

多页表、多任务、特权级转换

在宏内核模式下，引入了U和S间特权级转换，也引入了多页表。但需要注意的是，特权级转换、多页表、多任务三者之间没有必然的依赖关系，在不考虑实际意义的情况下，都可以作为单独的功能而存在。

1. 多任务可以单独存在：axtask中，所有任务都运行在一个地址空间中，首先是有一个操作系统启动时产生的“主进程”，使用主进程的栈（内核栈）以及全局分配器，可以spawn出其他进程，并为每个进程提供进程控制块（包括他们各自的内核栈），进而可以独立运行，这样的问题在于搭载的应用通常就需要与内核一起编译，因为独立编译的应用通常会自行假定运行在一个单独的地址空间（如elf文件），从而多应用会导致地址冲突。
2. 特权级转换可以单独存在：前面所述的特权级转换核心过程，其实基本没有涉及多页表和多任务。
3. 多页表可以单独存在：考虑一个更有意义的场景，即多页表加多任务，可以实现Unikernel形态下加载运行多应用

页表及内核栈切换

1. 页表产生：在多任务场景下，要spawn一个新的任务，一开始是在一个S态的“主进程”，由它生成一个新的页表，此时会将内核地址空间复制到该页表的高地址部分（也就是说，内核地址空间是供所有任务的内核栈一起使用的）。
2. 进程控制块创建：将页表地址放到新创建进程的控制块中，然后将新进程放入就绪队列等待调度。这个过程中，如果需要用到栈上的一些空间，都由该主进程的栈提供。新的进程的内核栈分配也是在此处进行，所以，除了这个主进程的内核栈用的是一开始启动分配的内核栈空间，其他内核栈用的其实是全局分配器的空间。虽然此时仍是在主进程的地址空间/页表，但由于内核地址空间共享，所有分配的虚拟地址到了新的页表中仍能使用。
3. 页表&内核栈转换：当新进程被调度，则在切换上下文之前，切换页表（写satp寄存器）。context_switch将当前上下文保存，切换为新进程中保存的上下文。上下文格式为TaskContext，与特权级切换时的TrapFrame不同，TaskContext仅包含：
   （1）s0至s11寄存器（因为根据riscv调用规范，context_switch函数调用会自动保存a和t开头的通用寄存器）
   （2）ra寄存器（实现ret时跳转到新进程）
   （3）sp寄存器（实现切换至新进程内核栈）

// oscamp/arceos/modules/axhal/src/arch/riscv/context.rs
impl TaskContext {
    pub fn switch_to(&mut self, next_ctx: &Self) {
        #[cfg(feature = "tls")]
        {
            self.tp = super::read_thread_pointer();
            unsafe { super::write_thread_pointer(next_ctx.tp) };
        }
        #[cfg(feature = "uspace")]
        unsafe {
            if self.satp != next_ctx.satp {
                super::write_page_table_root(next_ctx.satp);
            }
        }
        unsafe {
            // TODO: switch FP states
            context_switch(self, next_ctx)
        }
    }
}

#[naked]
unsafe extern "C" fn context_switch(_current_task: &mut TaskContext, _next_task: &TaskContext) {
    asm!(
        "
        // save old context (callee-saved registers)
        STR     ra, a0, 0
        STR     sp, a0, 1
        STR     s0, a0, 2
        STR     s1, a0, 3
        STR     s2, a0, 4
        STR     s3, a0, 5
        STR     s4, a0, 6
        STR     s5, a0, 7
        STR     s6, a0, 8
        STR     s7, a0, 9
        STR     s8, a0, 10
        STR     s9, a0, 11
        STR     s10, a0, 12
        STR     s11, a0, 13

        // restore new context
        LDR     s11, a1, 13
        LDR     s10, a1, 12
        LDR     s9, a1, 11
        LDR     s8, a1, 10
        LDR     s7, a1, 9
        LDR     s6, a1, 8
        LDR     s5, a1, 7
        LDR     s4, a1, 6
        LDR     s3, a1, 5
        LDR     s2, a1, 4
        LDR     s1, a1, 3
        LDR     s0, a1, 2
        LDR     sp, a1, 1
        LDR     ra, a1, 0

        ret",
        options(noreturn),
    )
}
