Unikernel的基本启动流程

本文基于ArceOS简化版的代码（依靠riscv64_qemu架构），介绍一个简单的组件化的Unikernel的启动流程。
仓库链接：https://github.com/arceos-org/oscamp.git

Unikernel

应用与内核：

  1. 处于相同的特权级-内核态
  2. 共享同一个地址空间
  3. 编译形成一个Image，一体运行

Unikernel可以看作是操作系统内核的基础，基于此，可以发展出更常见的宏内核

组件化

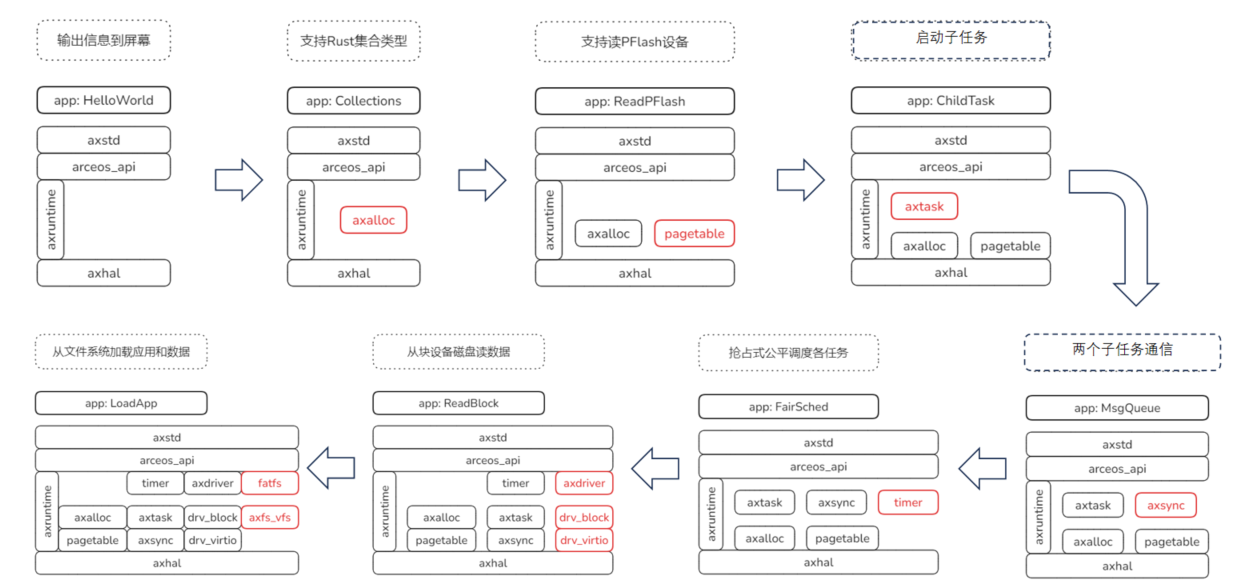

将内核按功能划分为多个模块，最基本内核只包含基础模块，其余模块按需配置：
alt text

启动流程

BIOS启动

硬件会把BIOS固件程序放到物理地址为0x0的地方，并开始执行，对硬件进行一些初始化，然后加载BootLoader（操作系统引导程序的加载者）到0x8000_0000物理地址，并开始执行。此处用的是OpenSBI v1.0 。

其他架构会有其他的BootLoader。

SBI启动

SBI即为 （RISC-V Supervisor Binary Interface），SBI直接运行在系统M模式，可以作为一个bootloader也可以是一个M模式下运行的后台程序，SBI程序拥有最高的权限，可以访问所有的硬件资源，向S-MODE的OS提供了统一的硬件功能调用接口（在此处，就是给axhal提供一些打印、时钟等的支持）。
在本处代码中，SBI作为bootloader时，最后加载对应的内核执行文件到起始物理地址为0x8020_0000的内存中。

内核执行文件链接时有如下链接脚本文件指导，修改默认的链接操作：

  1. 修改入口为_start，默认可能为main
  2. 添加了一些地址符号（在生成的elf的符号表中），如_skernel等，后续内核程序可以通过该符号得知一些特定的地址值。
  3. 为起始的一些数据结构分配对应的物理内存（通过对齐的方式预留），如boot_page_table和boot_stack
  4. 指定各个具体段的布局，如把.text.boot（_start所在地）放在.text段的最前面
    （rust编程中可以通过#[link_section = ".data.boot_page_table"]的方式指定某个item所属的段名称）
  5. 指定输出架构，应该是会根据架构的不同选择之后axhal中不同的内核程序（axhal提供了各种架构，也就是各种BootLoader的适配）
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    # oscamp/arceos/modules/axhal/linker.lds.S

    OUTPUT_ARCH(%ARCH%)

    BASE_ADDRESS = %KERNEL_BASE%;

    ENTRY(_start)
    SECTIONS
    {
        . = BASE_ADDRESS;
        _skernel = .;

        .text : ALIGN(4K) {
            _stext = .;
            *(.text.boot)
            *(.text .text.*)
            . = ALIGN(4K);
            _etext = .;
        }

        .rodata : ALIGN(4K) {
            _srodata = .;
            *(.rodata .rodata.*)
            *(.srodata .srodata.*)
            *(.sdata2 .sdata2.*)
            . = ALIGN(4K);
            _erodata = .;
        }

        .data : ALIGN(4K) {
            _sdata = .;
            *(.data.boot_page_table)
            . = ALIGN(4K);
            *(.data .data.*)
            *(.sdata .sdata.*)
            *(.got .got.*)
        }
        ...
    }

执行Boot

作为操作系统的初始化程序，一些与架构有关的操作要在Boot中完成，如MMU的页表格式：

  1. 保存参数

  2. 建立栈
    栈空间已经分配完成（在链接时），把栈顶指针sp设置完成，就算是建立了栈，注意，此处的栈是高地址往低地址增长。函数的调用依赖于栈的有效设置，所以为了尽早可以正常使用函数，而不是像_start这样自己写汇编，就要尽早建立栈。

  3. 建立页表并启用MMU（内存管理单元）
    页表空间也已分配完成，此处先对一个G的物理空间形成了恒等映射和“偏移映射”，偏移映射是给应用和全局内存分配器用的，恒等映射应该是给一些更底层的模块用的（保留一个直接访问物理内存的形式）。这个页表非常的粗粒度，而且根据下面的实际所有物理段的显示，此处显然只形成了非mmio的映射，所以此时并不支持一些外部设备。
    值得注意的是，这里的映射是巨页映射，即直接在根页表中给出了1G的页映射，这是避免在初始化时加载过多的页表，简化系统启动。MMU在解析巨页映射时，直接就会计算出对应虚拟地址的物理地址，无需正常查三级页表。
    巨页映射则这个项就是页表项，RWX至少有一位为1，如果指向的是一级子页表，RWX应该全为0
    而所谓的启动mmu，其实就是给satp寄存器设置值，把页表的模式和页表地址告诉它，此后的地址访问，就会默认为虚拟地址，然后经过MMU映射后再得到物理地址（不设置satp就是默认直接访问）。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    [PA:0x80200000, PA:0x80206000) .text (READ | EXECUTE | RESERVED)
    [PA:0x80206000, PA:0x80209000) .rodata (READ | RESERVED)
    [PA:0x80209000, PA:0x8020c000) .data .tdata .tbss .percpu (READ | WRITE | RESERVED)
    [PA:0x8020c000, PA:0x8024c000) boot stack (READ | WRITE | RESERVED)
    [PA:0x8024c000, PA:0x80270000) .bss (READ | WRITE | RESERVED)
    [PA:0x80270000, PA:0x88000000) free memory (READ | WRITE | FREE)
    [PA:0x101000, PA:0x102000) mmio (READ | WRITE | DEVICE | RESERVED)
    [PA:0xc000000, PA:0xc210000) mmio (READ | WRITE | DEVICE | RESERVED)
    [PA:0x10000000, PA:0x10001000) mmio (READ | WRITE | DEVICE | RESERVED)[PA:0x10001000, PA:0x10009000) mmio (READ | WRITE | DEVICE | RESERVED)
    [PA:0x22000000, PA:0x24000000) mmio (READ | WRITE | DEVICE | RESERVED)
    [PA:0x30000000, PA:0x40000000) mmio (READ | WRITE | DEVICE | RESERVED)
    [PA:0x40000000, PA:0x80000000) mmio (READ | WRITE | DEVICE | RESERVED)

  4. 修正sp寄存器
    访问sp寄存器的值，应该是虚拟地址，所以要加一个偏移进行修正

  5. 恢复参数，进入axruntime

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    // oscamp/arceos/modules/axhal/src/platform/riscv64_qemu_virt/boot.rs

    #[link_section = ".bss.stack"]
    static mut BOOT_STACK: [u8; TASK_STACK_SIZE] = [0; TASK_STACK_SIZE];

    #[link_section = ".data.boot_page_table"]
    static mut BOOT_PT_SV39: [u64; 512] = [0; 512];

    unsafe fn init_boot_page_table() {
        // 0x8000_0000..0xc000_0000, VRWX_GAD, 1G block
        BOOT_PT_SV39[2] = (0x80000 << 10) | 0xef;
        // 0xffff_ffc0_8000_0000..0xffff_ffc0_c000_0000, VRWX_GAD, 1G block
        BOOT_PT_SV39[0x102] = (0x80000 << 10) | 0xef;
    }

    unsafe fn init_mmu() {
        let page_table_root = BOOT_PT_SV39.as_ptr() as usize;
        satp::set(satp::Mode::Sv39, 0, page_table_root >> 12);
        riscv::asm::sfence_vma_all();
    }

    #[link_section = ".text.boot"]
    unsafe extern "C" fn _start() -> ! {
        // PC = 0x8020_0000

        // OpenSBI传来的两个参数
        // a0 = hartid  用于将来识别CPU
        // a1 = dtb 传入DTB的指针
        core::arch::asm!("
            mv      s0, a0                  // save hartid
            mv      s1, a1                  // save DTB pointer
            la      sp, {boot_stack}
            li      t0, {boot_stack_size}
            add     sp, sp, t0              // setup boot stack

            call    {init_boot_page_table}
            call    {init_mmu}              // setup boot page table and enabel MMU

            li      s2, {phys_virt_offset}  // fix up virtual high address
            add     sp, sp, s2

            mv      a0, s0
            mv      a1, s1
            la      a2, {entry}
            add     a2, a2, s2
            jalr    a2                      // call rust_entry(hartid, dtb)
            j       .",
            phys_virt_offset = const PHYS_VIRT_OFFSET,
            boot_stack_size = const TASK_STACK_SIZE,
            boot_stack = sym BOOT_STACK,
            init_boot_page_table = sym init_boot_page_table,
            init_mmu = sym init_mmu,
            entry = sym super::rust_entry,
            options(noreturn),
        )
    }

    // oscamp/arceos/modules/axhal/src/platform/riscv64_qemu_virt/mod.rs
    unsafe extern "C" fn rust_entry(cpu_id: usize, dtb: usize) {
        // .bss段 存放未初始化的静态变量和全局变量（.data段是已经初始化了的）此处由操作系统来支持将其初始化为全0
        crate::mem::clear_bss();

        // 把当前CPU设置为主CPU
        crate::cpu::init_primary(cpu_id);

        // 用于设置异常或中断处理的入口地址到stvec寄存器，保证异常发生时能够跳转到trap_handler之类的函数。
        crate::arch::set_trap_vector_base(trap_vector_base as usize);

        // UART （一种串口通信接口） 的初始化
        self::time::init_early();
        rust_main(cpu_id, dtb); // 进入axruntime
    }

架构无关的初始化

不是说执行的代码真的与平台无关，只是已经进入了axruntime，各个架构都运行统一的一个初始化框架，但涉及平台的调用时，会按统一的接口往下调用axhal中绑定的具体架构的代码。
其实到了此处，一个最基本的内核算是初始化完成了，有基本的MMU，print helloworld可以正常执行。
如下面代码所示，基本就是打印一些信息，然后根据feature的不同，加入不同的组件。

然后，正如前面所述，unikernel就一个镜像，所以在编译链接时，通过A参数来指定APP文件，内核就可以直接调用到APP文件中的main函数并执行相应的应用。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
pub extern "C" fn rust_main(cpu_id: usize, dtb: usize) -> ! {
    ...

    axlog::init();
    axlog::set_max_level(option_env!("AX_LOG").unwrap_or("")); // no effect if set `log-level-*` features
    info!("Logging is enabled.");
    info!("Primary CPU {} started, dtb = {:#x}.", cpu_id, dtb);

    info!("Found physcial memory regions:");
    for r in axhal::mem::memory_regions() {
        info!(
            "  [{:x?}, {:x?}) {} ({:?})",
            r.paddr,
            r.paddr + r.size,
            r.name,
            r.flags
        );
    }

    #[cfg(any(feature = "alloc", feature = "alt_alloc"))]
    init_allocator();

    #[cfg(feature = "paging")]
    axmm::init_memory_management();

    info!("Initialize platform devices...");
    axhal::platform_init();
    ...
    unsafe { main() }
    ...
}
